अनुप्रयोग क्षेत्र:

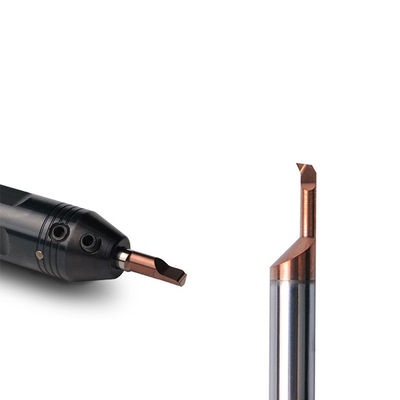

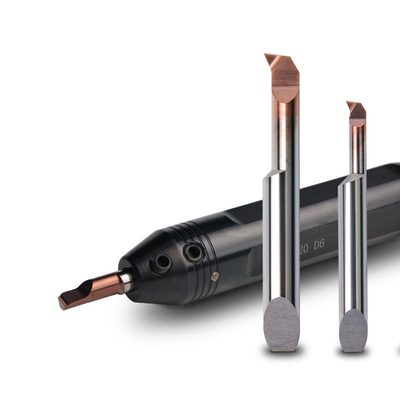

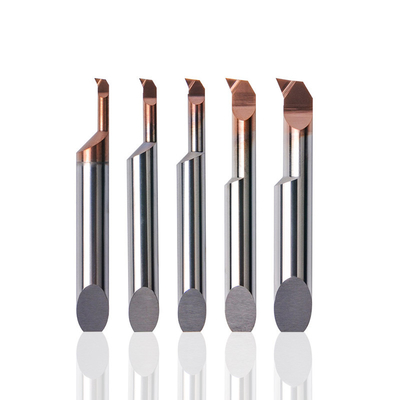

MBQR एक आंतरिक उबाऊ और प्रोफाइलिंग उपकरण है जो व्यापक रूप से मिनी टर्निंग लाथ्स में आंतरिक छेद प्रोफाइलिंग को खत्म करने के लिए उपयोग किया जाता है। यह विशेष रूप से सीएनसी लाथेस और सेंट्रिंग मशीनों जैसे मशीन टूल्स के लिए अच्छी तरह से अनुकूल है।
राउंड शंक एमपीआर के विपरीत, एमबीक्यूआर में एक रियर-एंड टिल्ट डिज़ाइन है, जो इसे सटीक टूल होल्डर्स के साथ संगत बनाता है। इसके अतिरिक्त, अल्ट्राफाइन कार्बाइड पर इसकी उन्नत नैनोमीटर कोटिंग मशीनिंग सतह की चिकनाई और इसके पहनने के प्रतिरोध दोनों को बढ़ाती है।
उत्पाद विवरण --- एमबीक्यूआरकंपनी प्रोफ़ाइलआईएनजी उपकरण
MBQR के तैयार उत्पाद के लिए, नीचे के रूप में विशिष्ट उत्पाद जानकारी:
| ब्रांड का नाम: | डूबना |
| मॉडल संख्या: | Mbqr प्रोफाइलिंग उपकरण |
| अनुकूलित समर्थन: | OEM, ODM, OBM। |
| मानक: | आईएसओ |
| उत्पाद का प्रकार: | ठोस कार्बाइड बोरिंग छोटे उपकरण |
| सामग्री: | टंगस्टन कार्बाइड, 100% नई सामग्री |
| कलई करना: | कोटिंग के साथ या बिना, नैनो कोटिंग के साथ परिभाषित किया जाना |
| कठोरता: | एचआरए 91 ~ 93.5 |
| बांसुरी लंबाई | 2.0 ~ 35.0 मिमी |
| बांसुरी रंग: | कांस्य, मैट |
| शुद्धता: | ± 0.005 मिमी |
| शैंक डायमीटर: | 4.0 ~ 7.0 मिमी |
| शंक प्रकार | रियर एंड टिल्ट |
| टिप चाप: | R0.03-R0.20 |
| मुख्य रूप से एमपीआर में अंतर: | ए। एंड टिल्ट जबकि एमपीआर राउंड शंक है। B.Different कोटिंग। सी। विभिन्न उपकरण धारक के लिए उपयुक्त। |
| नमूना आदेश: | स्वीकृत |
| उपयोग: | आंतरिक मोड़ और परिष्करण के लिए उबाऊ |
| वर्कपीस सामग्री: | स्टील, स्टेनलेस स्टील, कच्चा लोहा और इतने पर |
| मशीनिंग प्रकार: | अर्ध-पर्विंग/परिष्करण |
उत्पाद की विशेषताएँ:
कोई पुनरावृत्ति की जरूरत नहीं है: उपकरण पुनर्गणना की आवश्यकता को समाप्त करें, समय की लागत को कम करना और दक्षता में सुधार करना।
अभिन्न उबाऊ उपकरण डिजाइन: बोरिंग टूल इंटीग्र रूप से बनता है, और इसकी अद्वितीय चिप बांसुरी डिजाइन चिप बिल्डअप को कम करता है, प्रसंस्करण दक्षता को बढ़ाता है।
सटीक पीस: पूरी प्रक्रिया सटीक पीसने के लिए पांच-अक्ष मशीन टूल का उपयोग करती है, जो टूल टिप के आर-एंगल की उच्च सटीकता सुनिश्चित करती है। 500X आवर्धन पर एक माइक्रोस्कोप के तहत अत्याधुनिक किनारे चिकना रहता है।
आंतरिक शीतलन क्षमता: इच्छुक पूंछ के किनारे पर स्लेटेड डिज़ाइन, एक सेंटर वाटर आउटलेट कटर स्लीव के साथ संयुक्त, प्रसंस्करण के दौरान प्रभावी आंतरिक शीतलन के लिए अनुमति देता है।
स्थिर क्लैंपिंग: ठोस कार्बाइड बोरिंग बार को एक स्थानिक पिन का उपयोग करके एडाप्टर में ठीक से संरेखित किया जाता है, जबकि सेट स्क्रू क्लैंप कठोर क्लैंपिंग के लिए बढ़ी हुई स्थिरता सुनिश्चित करते हैं।
आसान उपकरण प्रतिस्थापन: एक ही प्रकार के टूल को आसानी से पोजिशनिंग पिन के माध्यम से बदलें, समान कुल एक्सटेंशन लंबाई बनाए रखें।
उत्पाद विनिर्देश:
| नमूना | मशीनिंग होल (मिमी) φa का न्यूनतम व्यास | Φd | आर | एल 1 | एल 2 | एफ | एस | JS25 | AL25 |
|---|---|---|---|---|---|---|---|---|---|
| MBQR0406L02R003-D- (c) | 0.6 | 4 | 0.03 | 28 | 2 | 0.55 | 0.06 | ● | ● |
| MBQR0408L025R003-D-(C) | 0.8 | 4 | 0.03 | 28 | 2.5 | 0.75 | 0.08 | ● | ● |
| MBQR0410L04R005-D-(सी) | 1.0 | 4 | 0.05 | 29 | 4 | 0.9 | 0.15 | ● | ● |
| MBQR0410L06R005-D-(सी) | 1.0 | 4 | 0.05 | 31 | 6 | 0.9 | 0.15 | ● | ● |
| MBQR0412L04R005-D-(सी) | 1.2 | 4 | 0.05 | 29 | 4 | 1.1 | 0.15 | ● | ● |
| MBQR0412L06R005-D-(C) | 1.2 | 4 | 0.05 | 31 | 6 | 1.1 | 0.15 | ● | ● |
| MBQR0415L05R005-D-(सी) | 1.5 | 4 | 0.05 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L05R010-D-(C) | 1.5 | 4 | 0.10 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L08R005-D-(सी) | 1.5 | 4 | 0.05 | 33 | 8 | 1.4 | 0.20 | ● | ● |
| MBQR0415L08R010-D-(C) | 1.5 | 4 | 0.10 | 33 | 8 | 1.4 | 0.20 | ● | ● |
| MBQR0418L05R005-D-(सी) | 1.8 | 4 | 0.05 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L05R010-D-(C) | 1.8 | 4 | 0.10 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R005-D-(सी) | 1.8 | 4 | 0.05 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R010-D-(C) | 1.8 | 4 | 0.10 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0421L06R005-D-(C) | 2.1 | 4 | 0.05 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L06R010-D-(C) | 2.1 | 4 | 0.10 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R005-D-(C) | 2.1 | 4 | 0.05 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R010-D-(C) | 2.1 | 4 | 0.10 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0426L08R005-D-(C) | 2.6 | 4 | 0.05 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R010-D-(C) | 2.6 | 4 | 0.10 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R015-D-(C) | 2.6 | 4 | 0.15 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R005-D- (c) | 2.6 | 4 | 0.05 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R010-D- (c) | 2.6 | 4 | 0.10 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R015-D- (c) | 2.6 | 4 | 0.15 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0431L10R005-D- (c) | 3.1 | 4 | 0.05 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R010-D- (c) | 3.1 | 4 | 0.10 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R015-D- (c) |
3.1 | 4 | 0.15 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R005-D- (c) | 3.1 | 4 | 0.05 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R010-D- (c) | 3.1 | 4 | 0.10 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R015-D- (c) | 3.1 | 4 | 0.15 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0441L12R005-D- (c) | 4.1 | 4 | 0.05 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R010-D-(C) | 4.1 | 4 | 0.10 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R020-D-(C) | 4.1 | 4 | 0.20 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R005-D-(C) | 4.1 | 4 | 0.05 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R010-D-(C) | 4.1 | 4 | 0.10 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R020-D-(C) | 4.1 | 4 | 0.20 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R005-D-(C) | 4.1 | 4 | 0.05 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R010-D-(C) | 4.1 | 4 | 0.10 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R020-D-(C) | 4.1 | 4 | 0.20 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0551L15R005-D-(C) | 5.1 | 5 | 0.05 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R010-D-(C) | 5.1 | 5 | 0.10 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R020-D-(C) | 5.1 | 5 | 0.20 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R005-D-(C) | 5.1 | 5 | 0.05 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R010-D-(C) | 5.1 | 5 | 0.10 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R020-D-(C) | 5.1 | 5 | 0.20 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R005-D-(C) | 5.1 | 5 | 0.05 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R010-D-(C) | 5.1 | 5 | 0.10 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R020-D-(C) | 5.1 | 5 | 0.20 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0661L15R005-D-(C) | 6. 1 | 6 | 0.05 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R010-D-(C) | 6.1 | 6 | 0.10 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R020-D-(C) | 6. 1 | 6 | 0.20 | 40 | 15 | 5.8 | 1।, 00 | ● | ● |
| MBQR0661L20R005-D- (c) | 6.1 | 6 | 0.05 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R010-D- (c) | 6। 1 | 6 | 0.10 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R020-D- (c) | 6.1 | 6 | 0.20 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R005-D- (c) | 6.1 | 6 | 0.05 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R010-D- (c) | 6.1 | 6 | 0.10 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R020-D- (c) | 6.1 | 6 | 0.20 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R005-D- (c) | 6.1 | 6 | 0.05 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R010-D- (c) | 6.1 | 6 | 0.10 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L30R020-D- (c) | 6.1 | 6 | 0.20 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0771L25R010-D- (c) | 7.1 | 7 | 0.10 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L25R020-D- (c) | 7.1 | 7 | 0.20 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R010-D- (c) | 7.1 | 7 | 0.10 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R020-D- (c) | 7.1 | 7 | 0.20 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| ●: स्टॉक (सी) में: आंतरिक शीतलक अनुकूलन JS25, AL25: कोटिंग कोड का समर्थन करें | |||||||||
